在精密流體測量領域，微管流量計因其對小流量、高精度測量的卓越能力而備受青睞。其核心感知部件——超聲波換能器的性能，直接決定了整套測量系統的精度與可靠性。然而，面對多樣的應用場景與微管尺寸，如何為您的微管流量計選擇合適的換能器，成為確保測量成功的關鍵一步。
一·工作頻率的權衡
換能器的工作頻率是基礎性參數。對于微管流量計應用，常見的頻率選擇包括2MHz、3MHz及4MHz等。頻率的選擇并非越高越好，而需進行綜合權衡。較高頻率(如4MHz)的超聲波波長短，聲束集中，在微小管道內具有更佳的空間分辨率，但對流體中的微小氣泡或雜質可能更為敏感。適中頻率(如2MHz或3MHz)則通常具有更強的穿透能力和環境適應性。最終選擇需緊密貼合被測流體的物性(如潔凈度、均勻性)及對測量分辨率的具體要求。
二·尺寸與管道的精密匹配
微管流量計所測量的管道內徑通常較小，常見的有4mm、6mm、8mm、10mm等規格。換能器的尺寸(特別是晶片尺寸與外殼結構)必須與目標管道尺寸精密匹配。不匹配的選型會導致一系列問題：尺寸過小，可能導致超聲波信號能量不足，無法有效穿透管壁與流體;尺寸過大，則可能難以安裝，或因其聲場特性干擾測量精度。正確的尺寸匹配，是確保超聲波信號高效發射、接收，從而獲得穩定、高信噪比測量信號的根本前提。
三·“凹”字形結構的特殊考量

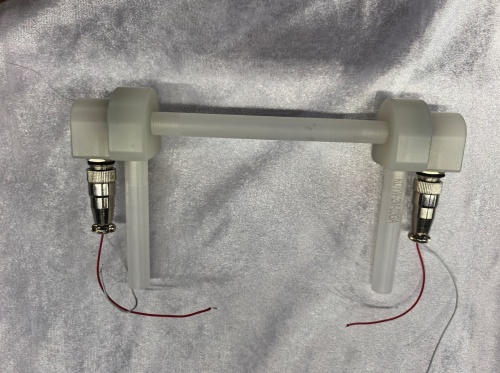

為了追求更優的測量性能與便捷的安裝，部分設計會采用將換能器預置于特制“凹”字形基座中的方式。此類集成化設計，除了上述的頻率與尺寸因素外，還需額外精細考量換能器的安裝角度與基座凹槽的精密加工尺寸。安裝角度(即入射角)必須根據聲學原理與管材聲速精確計算設定，以確保超聲波能以最佳路徑穿過流體。凹槽的尺寸、深度及表面處理則需確保換能器被穩固、緊密地貼合，最大限度減少信號在耦合層的衰減與畸變。這往往需要供應商具備強大的定制化設計與精密加工能力。
綜上所述，微管流量計換能器的選型，是一個平衡頻率特性、精密匹配管道尺寸，并根據安裝方式細化設計的過程。它遠非簡單的部件采購，而是一個涉及聲學、機械與流體測量的微系統設計環節。大禹電子憑借豐富的超聲波換能器產品線與深厚的技術積累，能夠為您的微管流量計項目提供從標準品選型支持到完全定制化設計的全方位解決方案，確保測量系統從核心傳感端即奠定精準、可靠的基礎。
