在石油、化工、城市供水及燃?xì)廨斔偷刃袠I(yè)，對大口徑管道(2.00米至10.00米)進行準確、穩定的流量監測，是能源管理與過程控制的核心環節。大禹電子超聲波流量計以其非接觸、無壓損的優勢，成為此類應用的首選。然而，面對如此大的管徑跨度，如何為超聲波換能器選擇合適的發射頻率，是實現高可靠性測量的首要技術決策。
介質與流速?zèng)Q定頻率選擇
換能器工作頻率的選擇，絕非數值高低那么簡單，它本質上是對超聲波在特定介質中傳播特性、測量距離(管徑)及動態響應能力(流速)三者進行的綜合權衡。頻率越高，波長越短，指向性越佳，但在介質中傳播的衰減也越大;頻率越低，則穿透力越強，測量距離更遠，但對流速變化的瞬時分辨能力可能有所不同。
場景一：測量水流(以較清澈水體為例)
水作為典型的液體介質，對超聲波的衰減相對較小，為頻率選擇提供了較寬的范圍。針對2-10米的大型管道，頻率選擇需重點關注流速范圍：
?中低流速工況(<2.00米/秒)：在此流速下，流體狀態相對平穩。推薦選用500KHz至200KHz頻率的換能器。較高的頻率(如500KHz)有助于形成更集中的聲束，提升在小流量下的測量分辨率與抗干擾能力，確保在超大管徑下仍能捕捉到穩定的信號。
?中高流速工況(2.00 - 10.00米/秒)：當流速較高時，流體中可能伴生更多的氣泡或湍流。為保證超聲波信號在復雜流態中具備足夠的穿透力與穩定性，建議選用100KHz至200KHz頻率的換能器。此頻段在保證良好指向性的同時，具有更強的抗衰減能力和環境適應性，能有效應對高流速帶來的挑戰。
場景二：測量氣體(如空氣、天然氣)
氣體介質的聲阻抗遠低于液體，超聲波在氣體中傳播時衰減極大，且聲速受溫度、壓力影響顯著。因此，氣體測量，尤其是大管徑測量，對換能器頻率的選擇更為嚴苛。
對于直徑2-10米的管道，在常規流速范圍(0.10 - 10.00米/秒)內，40KHz左右的低頻換能器成為普遍且可靠的選擇。原因在于：低頻超聲波在氣體中的傳播衰減顯著小于高頻，能夠穿透大管徑距離，確保對側換能器能接收到足夠強度的信號。同時，此頻率能較好地平衡測量靈敏度與系統信噪比的要求，是應對氣體介質測量挑戰的成熟技術方案。
綜上所述，為大管徑流量計選擇換能器頻率，必須堅持“因介質而異，因流速而擇”的原則。水流測量可根據流速在較寬頻段內優化選擇，而氣體測量則通常需優先考慮低頻方案以保證信號強度。正確的頻率選擇是保障整個測量系統精度、穩定性與量程下限的基礎。

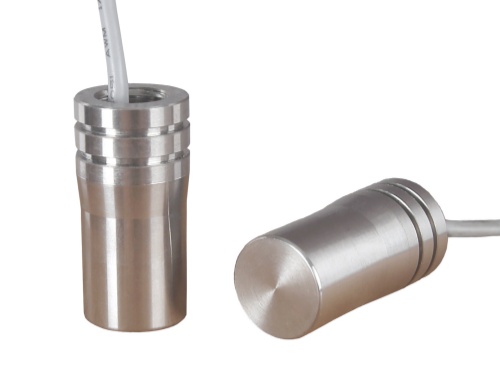

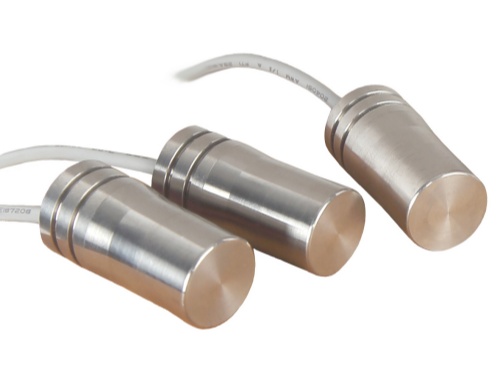

大禹電子提供涵蓋從40KHz至500KHz的多種頻率、多種結構形式的換能器產品，并配備專業的技術支持團隊，可協助您根據具體的介質屬性、管道條件與工藝要求，進行系統化的分析與選型，為您的關鍵流量測量點提供堅實可靠的感知核心。
