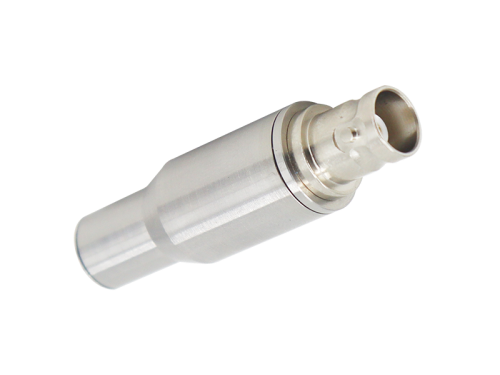

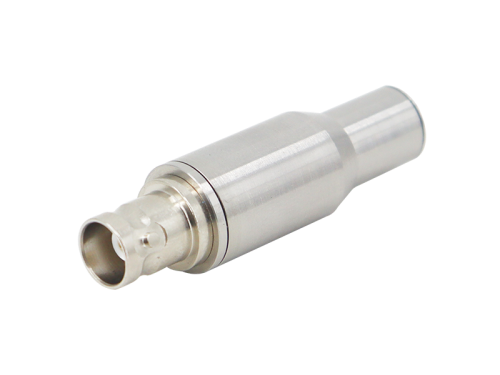

在混凝土結構無損檢測領域，及時發現裂縫、空洞、不密實區等內部缺陷，是保障工程質量與安全的關鍵。大禹電子橫波換能器 DYZ-50-01E，基于超聲波橫波檢測原理，為混凝土結構提供可靠、高效的內部質量評估方案。
檢測原理
DYZ-50-01E 采用超聲波檢測方法。當超聲波在混凝土中傳播時，遇到裂縫、空洞或疏松介質，其聲速、波幅、主頻等參數會發生顯著變化。換能器發射橫波脈沖，接收穿過混凝土后的信號，通過分析上述參數的異常程度，即可推斷缺陷的位置、類型及嚴重性。
可檢測的缺陷類型
該換能器適用于多種混凝土缺陷檢測場景，包括：
裂縫深度：定量評估表面開口裂縫的延伸深度
內部空洞：發現蜂窩、孔洞等內部空腔缺陷
不密實區：識別振搗不足或離析造成的疏松區域
結合面質量：評估新舊混凝土界面或施工縫的粘結狀況
DYZ-50-01E 的工作頻率范圍為 20 kHz ~ 100 kHz，可根據混凝土的骨料粒徑及檢測距離選擇合適的頻率(低頻穿透性強，高頻分辨率高)。使用過程中需要涂抹耦合劑(超聲耦合膠)以排除換能器與混凝土表面之間的空氣，確保聲能有效傳入構件。
為全面覆蓋被測區域，推薦組合采用三種測法：
對測法：兩個換能器分別置于構件兩側，適用于穿透厚度檢測
斜測法：換能器呈一定角度布置，用于定位斜向缺陷
平測法：換能器置于同側，適用于裂縫深度及表面淺層缺陷
大禹電子 DYZ-50-01E 橫波換能器結構堅固、信號穩定，適配主流超聲波檢測儀。無論是橋梁隧道、建筑結構還是水利工程，它都能幫助您快速、準確地發現混凝土內部的“隱形問題”。選擇大禹，為工程質量保駕護航。
