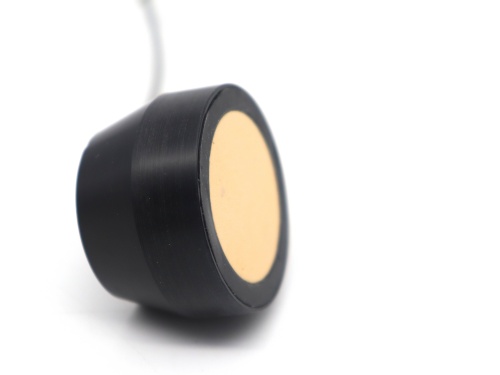

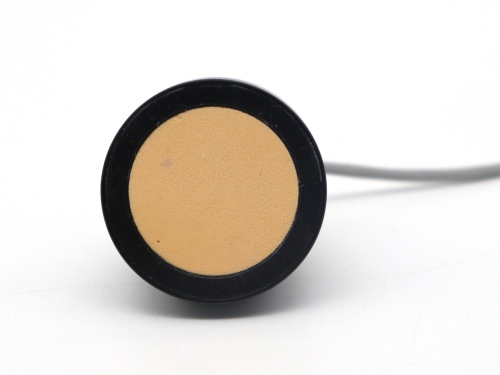

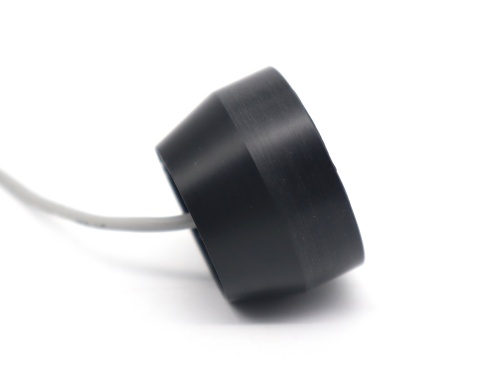

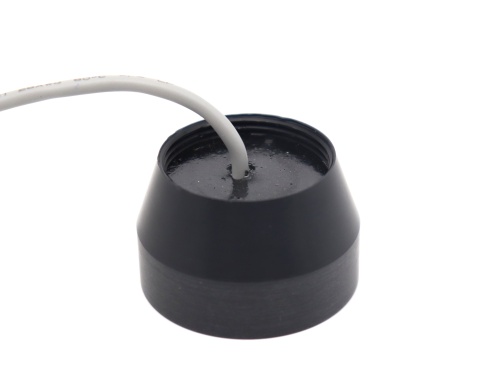

有客戶反饋，在超聲波測距傳感器的使用與調試過程中，偶爾會遇到如變壓器與探頭發出異常嘯叫、回波信號幅值固定(例如恒為1V)且不隨距離變化的故障。這些問題不僅影響測量精度，更可能指向電路設計或工作模式的根本性缺陷。針對此類現象，大禹電子結合深厚的技術經驗，為您梳理出一套系統性的排查思路，旨在快速定位問題根源，確保傳感器穩定運行。
核心排查第一步：驗證驅動信號質量
異常的嘯叫聲往往與驅動信號直接相關。首先，應使用示波器直接測量換能器兩端的驅動電壓信號。一個正常的驅動脈沖應具有清晰的波形、足夠的幅值與陡峭的邊沿。以典型高壓驅動方案為例，其峰峰值(Vpp)可能接近數百伏特量級。若驅動信號波形畸變、幅值不足或含有異常振蕩，都可能導致變壓器磁芯或換能器壓電元件在非諧振點被強制工作，從而產生可聞的機械噪聲(嘯叫)。此步驟是確認“源頭”是否健康的關鍵。
核心排查第二步：分離測試接收回路
當回波信號幅值固定不變時，問題可能不在聲波傳播路徑，而在接收電路本身。為準確判斷，建議暫時斷開與換能器的驅動連接，使用外置信號發生器模擬回波信號。將一個小幅度的正弦波信號(頻率與換能器中心頻率一致)直接注入接收電路的輸入端。隨后監測接收電路最終的輸出信號。如果輸出幅值能隨輸入信號線性變化，則證明接收放大、濾波、檢波等鏈路基本正常。若輸出依然固定不變，則問題明確指向接收電路，需重點檢查其增益設置、是否進入飽和狀態或存在器件失效。
核心排查第三步：確認驅動工作模式
超聲波測距絕非連續波工作模式。一個設計正確的系統，其驅動時序應遵循“發射-等待-接收”的脈沖循環。正常情況是：發射電路在極短時間內(對應15-25個脈沖)驅動換能器，隨后立即關閉，進入長達數百毫秒的安靜接收窗口，以“聆聽”和解析微弱的回波信號，處理完成后，再啟動下一個發射周期。 如果驅動信號變?yōu)檫B續或間隔極短，系統將永遠處于自身強發射信號的掩蓋下，無法分辨真實回波，導致輸出信號鎖定在某個固定值(如1V)，這通常是軟件時序或硬件使能邏輯錯誤所致。
通過以上三步由表及里、從發射到接收的逐級排查，絕大多數與驅動和信號相關的故障都能被準確定位。大禹電子不僅提供高性能的超聲波換能器與探頭，更為您的系統集成提供堅實的技術支持，助力您構建穩定、精準的測距解決方案。
