在洗煤生產過程中，沉淀池或濃縮池的煤泥層高度監測直接關系到洗煤效率、煤泥回收率以及水資源的循環利用效率。如果泥位控制不當，不僅可能導致水流跑渾、煤泥流失，還可能影響后續壓濾和脫水工序的穩定運行。傳統人工捅桿測量方式既危險又缺乏連續性，低端超聲波儀表則常因煤泥水含固量高、懸浮物密集而信號衰減嚴重、測量失準。
大禹電子專為洗煤池工況研發的88K單探頭超聲波泥位計，經過現場實際測試驗證，交出了一份令人滿意的答卷。

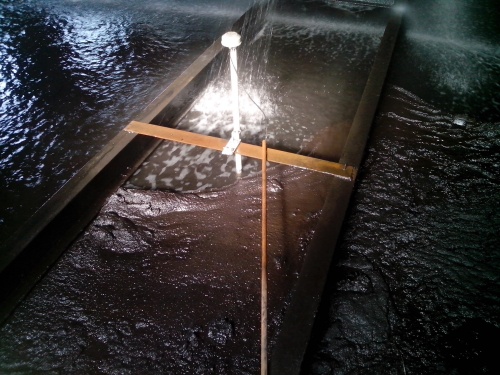

測試在某洗煤廠濃縮池進行。池內煤泥水含固量高，表面伴有泡沫層和輕微油膜，池深約6米。我們將88K單探頭超聲波泥位計的傳感器浸入液面以下適當深度，分體式主機安裝在池邊控制柜內。
設備上電后，探頭向池底發射超聲波脈沖。信號穿透高濃度懸浮煤層后，在煤泥層界面處形成清晰回波。與同類設備波形雜亂、信號時有時無的表現不同，大禹88K泥位計在整個測試期間波形穩定、界面銳利。從回波曲線上可以明確區分清水層、懸浮層和壓實煤泥層的位置，無虛假回波干擾。
值得一提的是88K頻率的選型邏輯。在煤泥水這類高含固量介質中，低頻超聲波穿透力更強，但分辨率不足;高頻波分辨率高，但衰減過快難以觸及池底。88K作為中頻段的合理折中點，既克服了渾水環境下的信號衰減瓶頸，又保持了足夠的層位分辨能力，能夠清晰捕捉緩慢上升的煤泥界面。經過連續48小時運行觀測，泥位計實現了±1cm級別的重復性精度，測量數據與同步進行的人工比對結果高度吻合，證明該方案可完全替代人工測量。

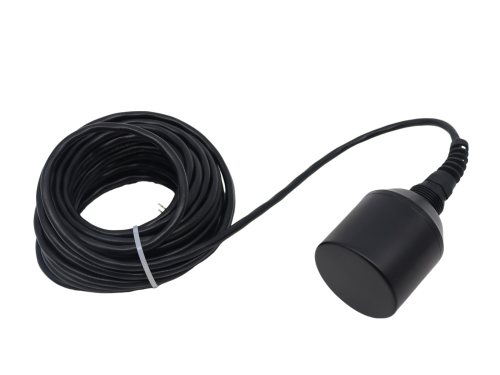

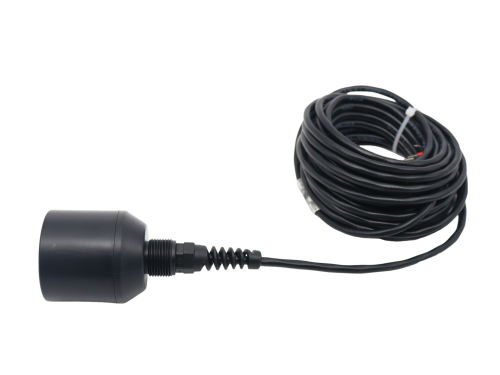

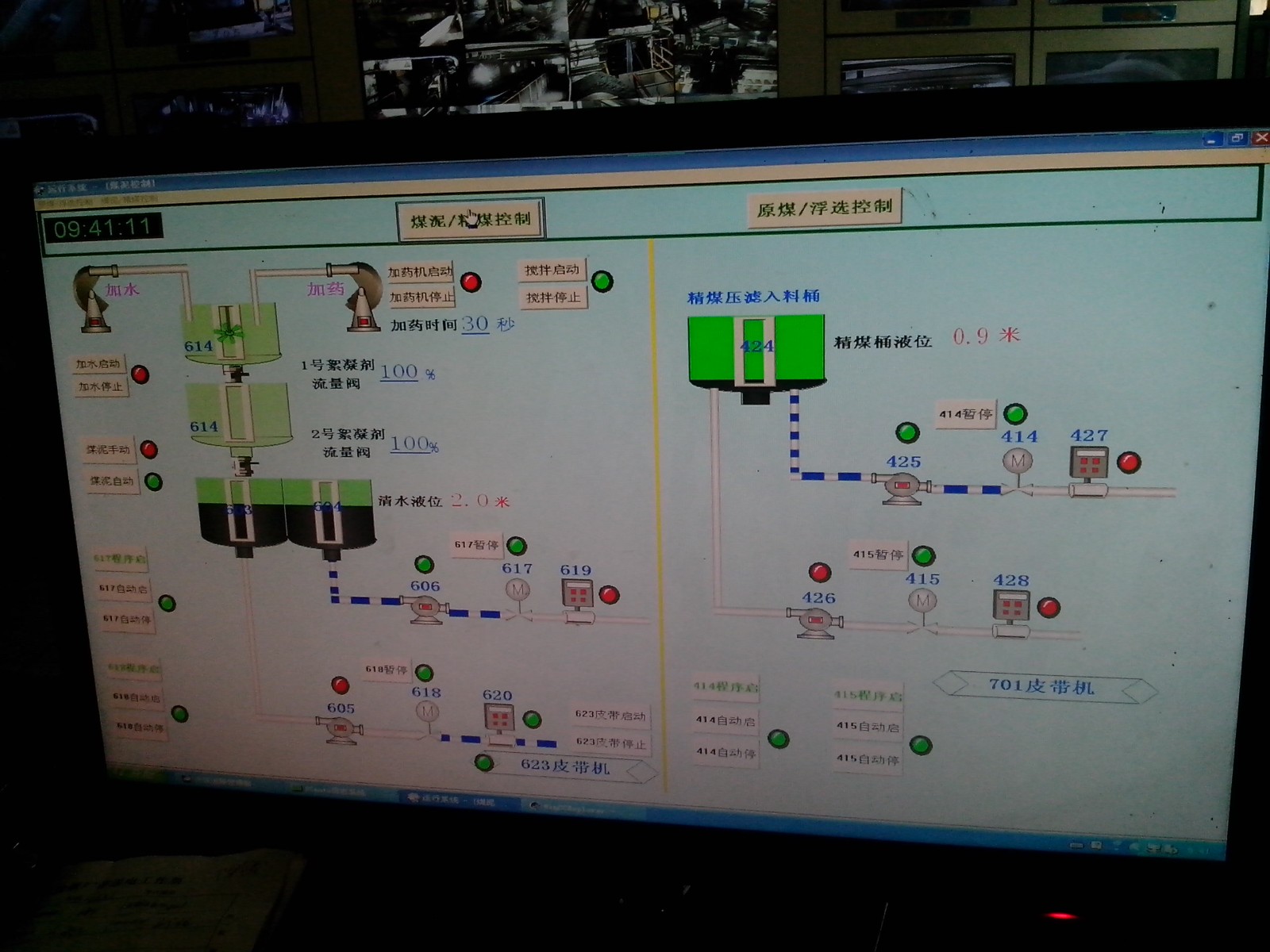

泥位計主機采用分體式設計，可在遠離水池的控制室內完成參數設置與數據顯示，避免現場惡劣環境對操作人員的干擾。探頭為IP68物理全密封結構，耐摩耐腐，能夠耐受洗煤池中長期浸泡和弱堿性水質。內置溫度補償和智能回波算法，對泡沫、氣泡等非正常信號具有過濾能力。
綜合測試結論：88K單探頭超聲波泥位計完全滿足洗煤池日常泥位監測需求，測量穩定可靠，維護簡便，可有效指導排泥閥自動控制或人工排泥作業，提高洗煤廠運行精細化水平。
