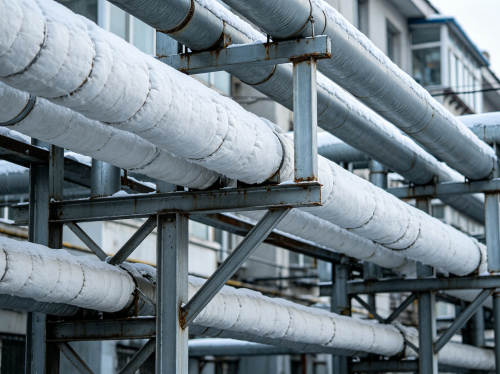

東北地區冬季供暖事關千家萬戶的溫暖與安全。供熱管網長期運行于高溫高壓工況下，管道泄漏一旦發生，不僅造成熱源浪費，更可能因搶修不及時引發大面積停暖。如何對供熱管道進行全天候、高效精準的泄漏監測，是供熱企業面臨的共同課題。近日，我司針對某東北供熱公司1000米試驗管道的泄漏監測需求，提供了一套以M45水聽器為核心、搭配4G無線傳輸?shù)膶I(yè)解決方案，初步驗證效果良好。

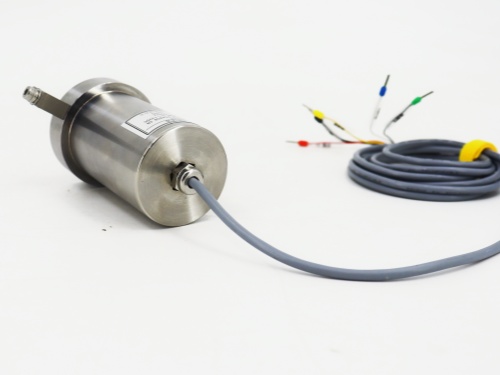

客戶管道為耐溫150℃的供熱管線，全長1000米，要求在不破壞管道結構的前提下實現泄漏點監測。我司技術團隊經過現場工況勘查與方案論證，為客戶設計了一套“分段布點、無線采集、后臺分析”的泄漏監測方案。方案沿管線每300米安裝1臺高靈敏度M45水聽器，1000米管道共設置4個監測節點，確保監測范圍的無縫覆蓋。每個水聽器均配套4G無線數傳與數據采集模塊，支持將采集到的管道內部聲波信號實時上傳至后臺服務器。后臺通過分析一段時間內的聲波原始數據，即可準確判斷水聽器周圍管道是否存在泄漏點及其具體位置。
在供熱管道監測中，設備的環境適應性至關重要。該方案所用水聽器具備優異的耐溫性能，可滿足客戶管道150℃的運行工況要求。設備通過外貼式安裝，無需破壞管道本體，既規避了停暖施工帶來的熱源中斷風險，也大幅降低了安裝成本。配套的4G無線傳輸模塊徹底擺脫了現場布線的限制，即使在城市復雜環境中也能保證通訊的穩定與可靠。數據采集期間，后臺系統將同步記錄各節點的聲波頻譜信息，通過對比分析不同時段、不同節點的聲紋特征，能夠精準識別因泄漏產生的特征聲波，有效排除環境噪聲干擾，確保預警信息的準確率。
聲波泄漏監測技術在實際工程中已實現大管徑管道1000米范圍內的連續監測，誤報率低于0.5%。同時，多節點數據交叉比對與后臺智能分析算法，可進一步提升漏點定位精度，為供熱企業快速響應、精準搶修提供堅實的數據支撐。
