管道流量監測中，“非滿管”一直是個棘手問題——水流只占管道一部分，液位不斷變化，常規流量計很難準確測量。如果監測點又地處偏遠，沒有市電可用，數據傳輸也成了難題。
針對客戶提出的1.3米管道非滿管流量監測需求，大禹電子憑借豐富的行業應用經驗，量身打造了一套穩定、高效的“感知+傳輸+供電”一體化解決方案。該方案完美適配非滿管工況，且無需外接市電，能夠輕松應對野外或布線困難的安裝環境。

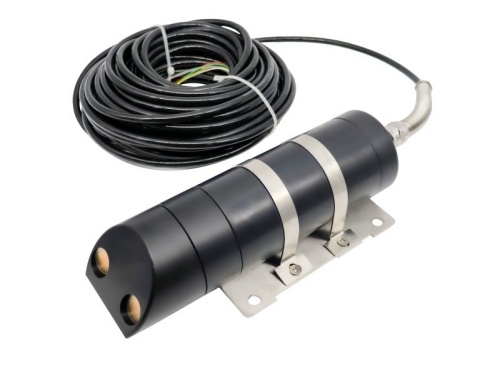

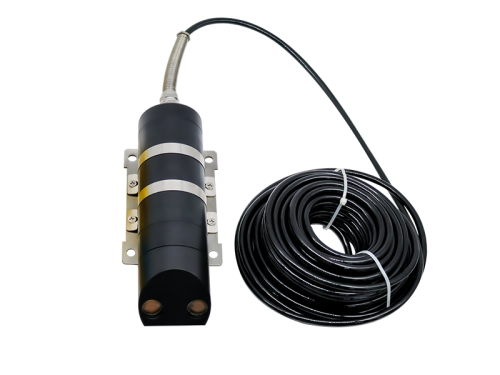

1. 核心感知：超聲波多普勒流量計

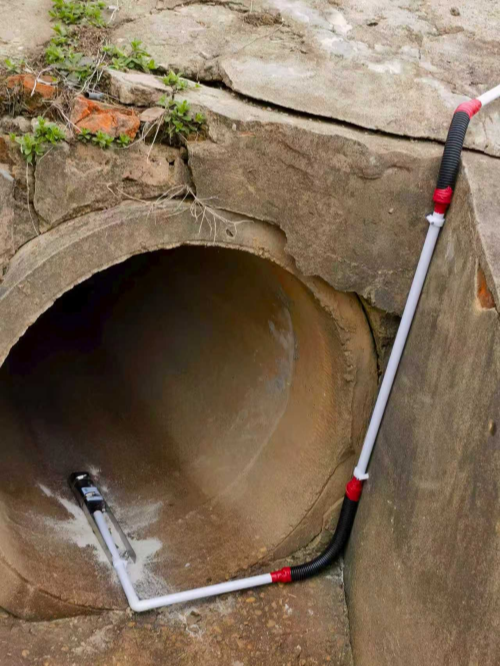

針對1.3米大管徑且處于非滿管(管道未充滿水)的復雜工況，我們強烈推薦采用超聲波多普勒流量計。該設備基于多普勒效應原理，利用水體中的懸浮顆粒或氣泡作為反射體，能夠精準測算出流速。同時，其內置的高精度壓力式液位傳感器可實時獲取水深數據，結合管道截面參數，自動計算出瞬時流量與累計流量。該設備采用沉入式安裝，不受泥沙、雜質干擾，完美解決了非滿管狀態下傳統流量計無法準確計量的難題。
2. 數據遠傳：無線遙測終端機(RTU)
為了實現監測數據的遠程實時查看，方案配套了高性能的無線遙測終端機(RTU)。該終端具備強大的數據采集與兼容能力，能夠通過標準接口無縫對接多普勒流量計。它支持4G/NB-IoT等主流無線通信網絡，可將流量、流速、液位等關鍵數據穩定上傳至客戶指定的監控平臺。RTU采用工業級低功耗設計，具備極強的環境適應性與信號穿透力，確保數據在野外環境下依然能夠全天候、無間斷地遠程傳輸。

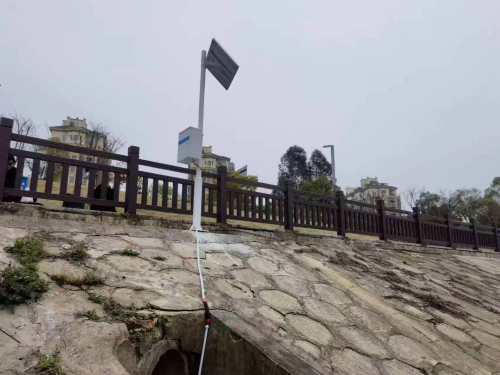

3. 能源保障：100W/60AH太陽能供電系統
考慮到現場可能缺乏穩定的市電供應，我們?yōu)槟涮琢?00W/60AH的太陽能供電系統。該系統包含高效單晶硅太陽能板、大容量儲能電池及智能充放電控制器。在光照充足時，系統可快速發電并儲備電能;在陰雨天或夜間，大容量電池能夠確保持續為流量計和RTU提供穩定的直流電源。整套供電系統安裝便捷、免維護，徹底解決了野外監測設備的供電后顧之憂。
大禹電子致力于為客戶提供省心、可靠的一站式監測方案。本套組合方案不僅精準契合您的現場工況需求，更在數據傳輸與能源供應上做到了萬無一失。期待與您進一步商討技術細節，為您提供詳細的配套報價與樣品測試服務。
