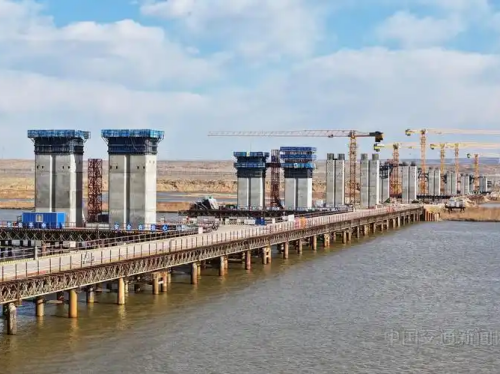

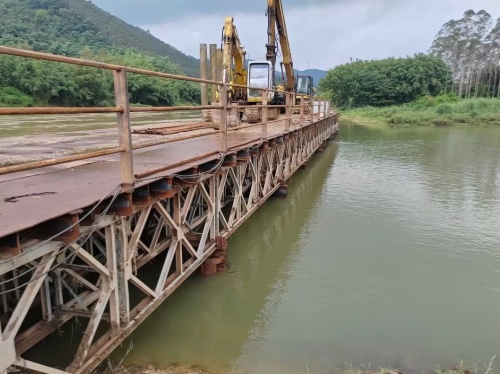

橋梁墩臺基礎的局部沖刷，一直是威脅橋梁結構安全與穩定性的重大隱患。特別是在汛期洪水沖擊下，橋墩周圍極易形成難以察覺的沖刷坑，如同埋下的“定時炸彈”。面對這一工程痛點，許多橋梁養護與監測單位向我們咨詢：“測量橋墩沖刷程度，可以使用什么產品進行精準測量呢?”
答案是：大禹電子M80水下測深傳感器，就是為這類場景設計的。
M80水下測深傳感器憑借其高精度、高穩定性的測距性能，能夠完美勝任橋墩局部沖刷的監測任務。為了全方位掌握橋墩周圍河床的演變情況，我們推薦采用多點陣列式布設方案：即在橋墩的東、西、南、北四個主要方向，各安裝兩個M80測深傳感器。
為什么橋墩沖刷需要“多點測量”?水流不是均勻的。橋墩的存在會改變局部水流方向，導致不同方位的沖刷深度完全不同——上游可能堆積，下游可能掏空，兩側也可能出現不對稱沖刷。如果只測一個點，很容易漏掉危險區域。
M80為什么適合做這件事?

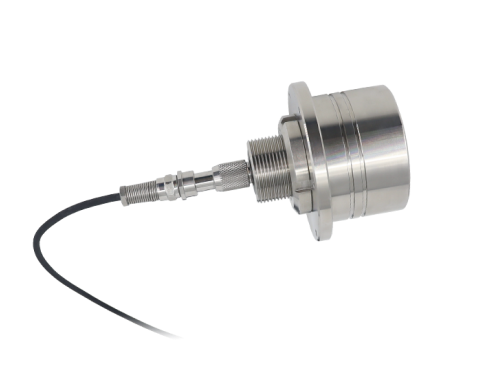

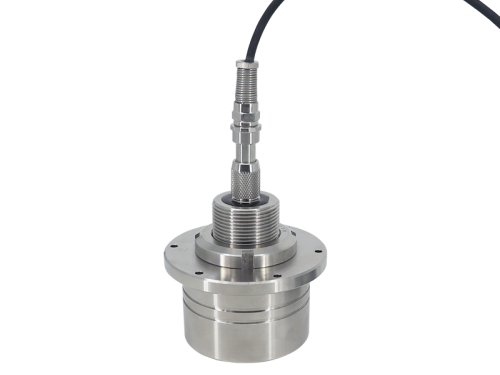

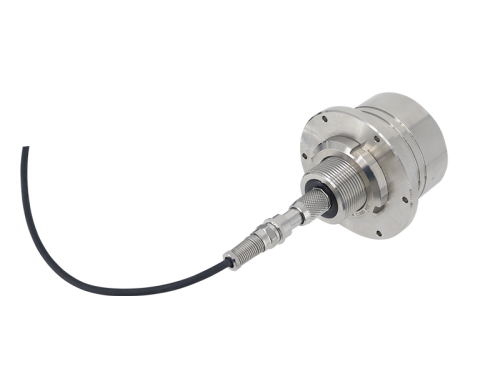

? 小巧易安裝：傳感器直徑約30mm，可直接固定在橋墩側面或預埋套管中，不影響通航和水流。
? 水下測深能力強：清澈水域量程可達100~300米，完全覆蓋普通橋梁的沖刷深度范圍(通常幾米到二三十米)。
? 實時數據輸出：配合分體式顯示主機或數據采集模塊，可將各測點的水深、泥面高度實時傳回監控室，支持自動預警。
通過這種“八向布點”的監測布局，系統能夠?qū)崟r、同步地采集橋墩各個方位的水深數據。M80傳感器持續向河床發射超聲波并接收回波，通過計算聲波往返時間，精準得出傳感器到河床底部的距離。當洪水或急流導致橋墩基礎周圍的泥土發生沖刷時，傳感器測得的水深數值會隨之發生變化。后臺系統通過對比不同時期的水深數據，即可直觀地反映出橋墩各個方向泥土的沖刷深度與演變趨勢。
這種分布式的實時監測方式，不僅彌補了傳統人工周期性下水檢測的盲區與滯后性，還能在沖刷深度逼近警戒值時及時發出預警，為橋梁管理部門采取拋石防護等應急加固措施提供科學、準確的數據支撐。
大禹電子深耕超聲波傳感領域多年，我們的M80系列傳感器已在各類涉水工程監測中積累了豐富的實戰經驗。如果您正在為橋梁、碼頭或海上風機樁基的沖刷監測尋找高性價比的解決方案，歡迎隨時聯系大禹電子技術團隊，我們將為您提供專業的選型指導與布設方案支持。
