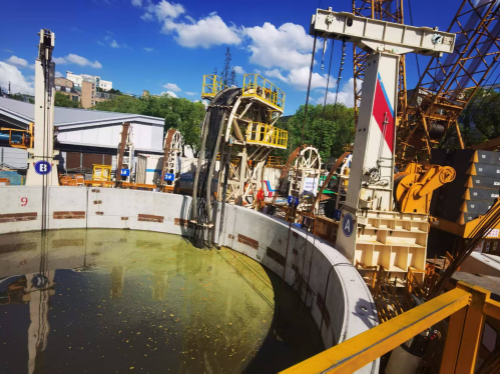

在實驗井、豎井或大口徑觀測井中，液位高度測量是水文監測、地下水資源管理的重要環節。近期有客戶咨詢：井的內徑達到18米，井壁為光滑混凝土或鋼板結構，希望測量井內的液位高度。客戶自行配套浮標，需要我們推薦合適的測深設備。大禹電子的方案是：選用M80測深儀搭配88kHz換能器，通過聲學方式與浮標配合完成液位測量。
為什么需要聲學測深儀+浮標組合?
對于18米直徑的大型豎井，常規投入式水位計或浮子式水位計存在安裝困難、維護不便、響應滯后等問題。而客戶已有浮標，說明希望將傳感器固定在浮標上，隨液面升降，從而直接測量浮標到水底或到井口的距離。這種“動態測量”方式對傳感器的指向性、抗干擾能力提出了更高要求。

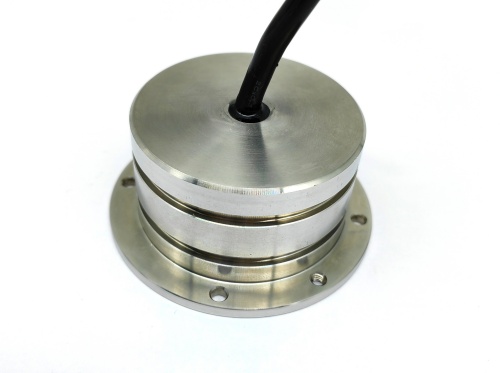

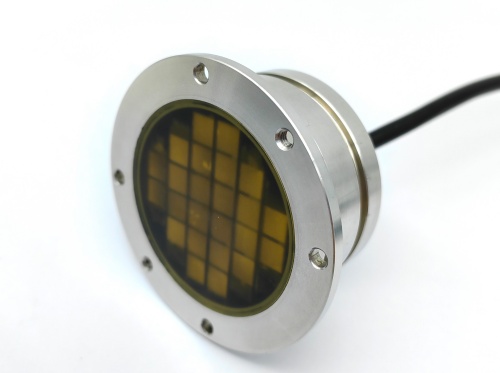

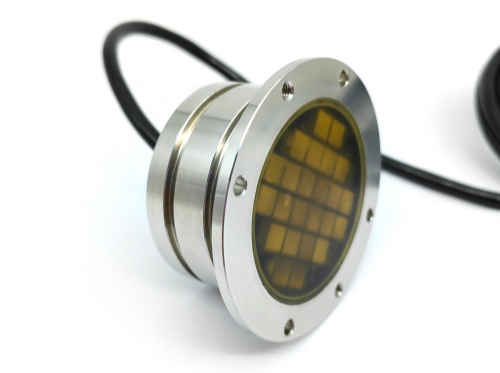

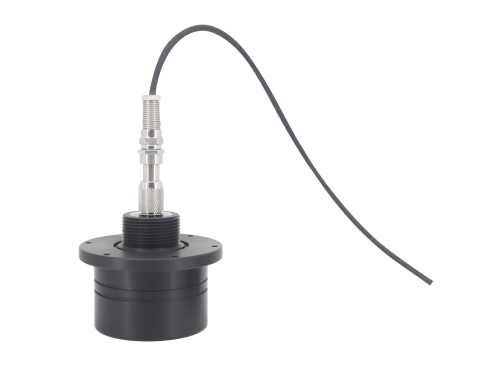

M80測深儀是大禹電子專為中遠距離水下測深設計的便攜式設備，具有發射功率大、回波識別能力強、數據輸出穩定等特點。配合88kHz的換能器，波束角較窄(典型值約10°~12°)，在18米直徑的井中不易受到光滑井壁的多次反射干擾。同時，該頻率對水中氣泡、懸浮物不敏感，適合靜止或緩慢升降的浮標平臺。
系統集成與浮標適配
客戶自行配套的浮標為設備的安裝與防護提供了極佳的基礎。在實際部署中，M80的88kHz傳感器將通過剛性連接的方式穩固安裝在浮標底部。
垂直對準保障：浮標能夠確保傳感器始終垂直懸浮于水中，使超聲波波束垂直向下發射。這不僅規避了因井壁光滑可能產生的側壁反射干擾，也消除了因傳感器傾斜導致的測距誤差。
此外，客戶提到井壁光滑，這是聲學測量中常見的挑戰。超聲波在光滑硬質界面(如鋼板、鏡面混凝土)上可能產生較強的反射回波，若傳感器波束角過大，側向回波會干擾真實水底回波的識別。我們選用88kHz較高頻率，波束角收窄，有效減少側壁反射。M80內置的數字濾波算法能夠區分不同距離的回波強度，優先選擇強度最高的水底回波，從而保障數據準確性。
大禹電子始終致力于為客戶提供專業、定制化的水下感知解決方案。M80測深儀與88kHz傳感器的組合，將以其穩定的性能和極小的盲區，為您的實驗井液位監測提供精準、可靠的數據支撐。
