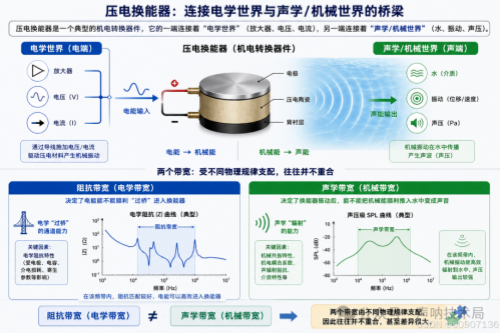

壓電換能器是超聲波設備的核心部件。它有點像一座“橋”：橋的一頭連著電學世界——放大器、電壓、電流;另一頭連著聲學/機械世界——水、振動、聲壓。要讓整個系統工作得又好又穩，這座橋必須兩頭都暢通。
怎么判斷兩頭是否暢通?這就涉及到兩個概念：電學帶寬和聲學帶寬。要全面理解其性能，必須將阻抗帶寬(電學帶寬)與聲學帶寬(機械帶寬)區分開來，二者共同決定了換能器的最終工作表現。
一、 阻抗帶寬：電能的“通關文牒”
阻抗帶寬，也稱為電學帶寬，決定了電能能否順利從電路“過橋”進入換能器。
如果電路的驅動頻率與換能器的阻抗嚴重失配(好比橋梁斷裂)，電能將被大量反射回去，導致?lián)Q能器發熱卻無法振動。一個寬闊且平坦的阻抗帶寬，意味著換能器能在較寬的頻率范圍內與電路保持良好的共軛匹配，確保電能高效地轉化為機械能，這是換能器正常工作的前提。
二、 聲學帶寬：機械能的“發射天線”
當換能器起振后，能否將機械能順利推入介質(如水)變成聲波，則取決于聲學帶寬。

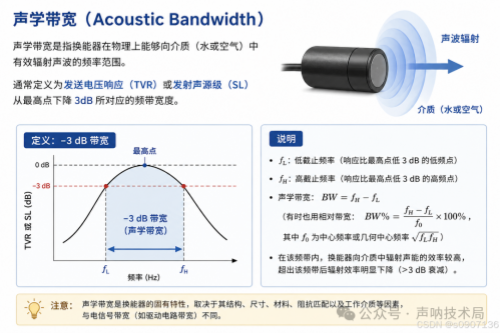

聲學帶寬是指換能器在物理上能夠有效輻射聲波的頻率范圍。行業內通常以發送電壓響應(TVR)或發射聲源級(SL)的最高點為基準，從其下降3dB(即功率減半)處所對應的頻率范圍來定義它。
簡單來說，如果你的工作頻率超出了聲學帶寬，即便換能器振動得再厲害，大部分能量也會被“憋”在體內無法輻射出去，就像一個人在真空里吶喊，有聲無音。
三、 核心操控者：機械品質因數 (Qm)
聲學帶寬的寬窄，主要由換能器的機械品質因數(Qm)決定。
?高Qm(窄帶寬)： 換能器諧振尖銳，能量集中。適合做單頻脈沖探測(如傳統聲吶)，能量密度大，但頻率適應性差。
?低Qm(寬帶寬)： 換能器阻尼大，響應速度快。適合寬帶通信或非線性信號處理，能容納復雜的編碼信號，適應多變的水聲信道。
為什么兩個帶寬都很重要?
想象一下：電學帶寬決定了電能能不能順利“過橋”進入換能器;聲學帶寬決定了換能器振動后，能不能把機械能順利推入水中變成聲音。如果電學帶寬很寬，但聲學帶寬很窄，那么電能進去了，振動也產生了，可聲波就是發不出去——白費勁。反過來也一樣。
所以，設計一個好的壓電換能器，本質就是同時優化這兩座橋，讓電學和聲學“握手成功”。大禹電子在換能器設計上，始終兼顧兩端的匹配，確保您拿到的產品既省電又響量。
