隨著城鎮化進程加快，城市污水排放量逐年攀升，市政污水處理系統面臨管網漏損、調度效率低、排水監測數據不準確等痛點。武漢市市區原有污水監測設備存在接觸式傳感器易腐蝕結垢、非滿管測量誤差大、運維成本高等問題，無法滿足精細化管理需求。當地市政管理部門亟需一套穩定可靠的流量監測方案，支撐污水處理廠精準計量、管網堵塞預警及環保排放監管工作。
一、項目背景
市政污水管道普遍存在非滿管流、介質含懸浮物與腐蝕性雜質、井下環境潮濕、無外接電源等難點，傳統監測設備易損壞、數據漂移大、維護頻繁，難以滿足長期穩定運行要求。
為解決上述問題，武漢市市政部門引入大禹下水道超聲波多普勒流量計，打造一套集實時監測、無線傳輸、智能報警、數據管理于一體的污水管網監測系統，全面提升污水治理與管網運維效率。
二、產品選型與技術參數

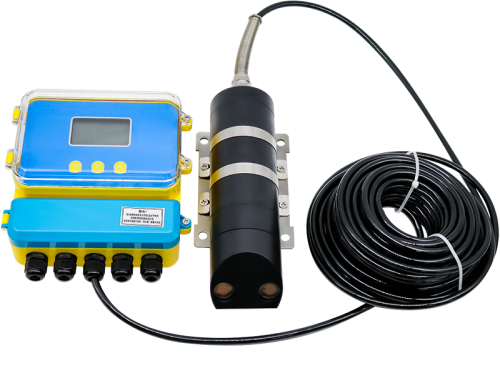

結合現場DN800混凝土污水管道、非滿管流、介質含雜質、無外接電源等實際條件，項目選用大禹超聲波多普勒流量計為核心監測設備，配套IP68超聲波水位計、太陽能供電系統及RTU數據傳輸終端，實現全天候無人值守穩定運行。
核心技術參數
測量原理：多普勒頻移原理，通過超聲波反射信號頻率差計算流速，結合液位數據換算流量
測量范圍：流速0.03m/s～5m/s / -5m/s～-0.03m/s;液位0.02～10m;流量1L/s～99999999m3/h
測量精度：流速測量精度±1%～±3%
防護等級：IP68防水防腐，適應井下潮濕、腐蝕性環境
供電方式：12V太陽能供電，陰雨天續航7天
數據傳輸：4G無線傳輸，實時上傳瞬時流量、累計流量、流速、水位至管理平臺
三、項目實施流程

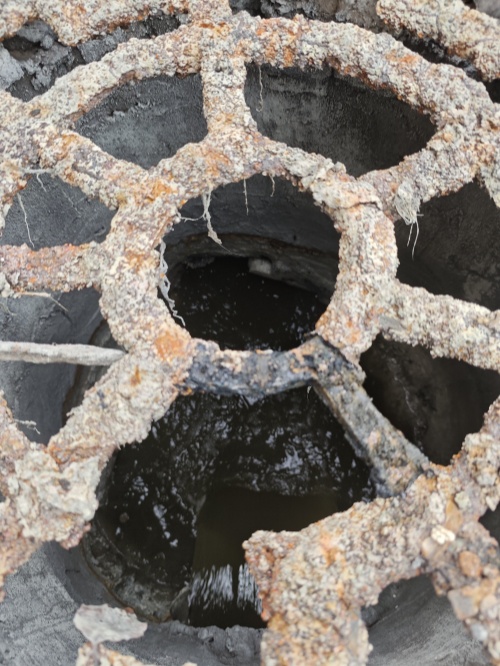

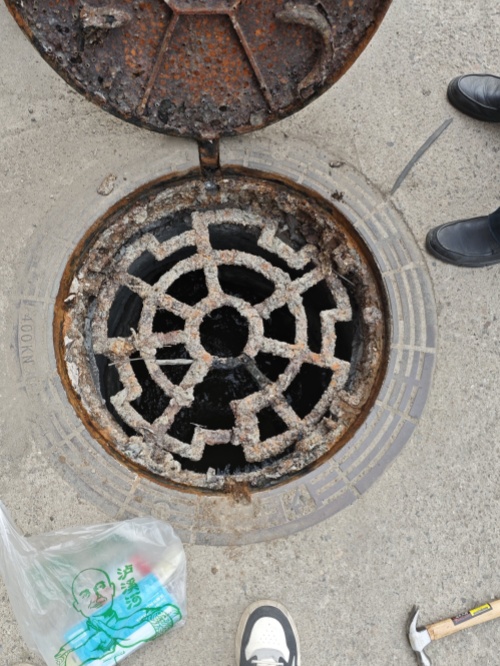

1. 點位勘查：選取2個窨井作為監測點，確保上下游各有5倍管徑長度直管段，避開彎頭、閥門等擾流結構，保障測量穩定準確。

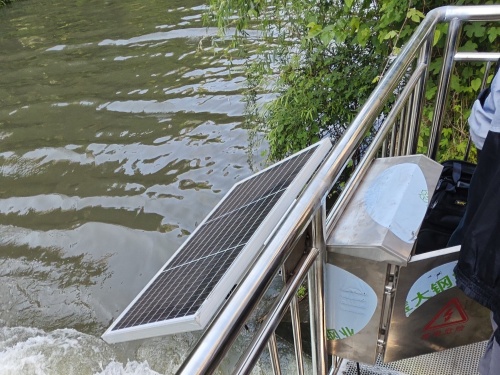

2. 設備安裝：流量計換能器固定于管道底部內壁，水位計安裝于窨井頂部，太陽能板架設于路邊綠化帶;整套設備1個工作日完成安裝調試，無需停水作業。
3. 系統對接：通過RTU終端將數據接入市政污水管理平臺，支持PC端、移動端實時查看，配置流量異常、水位超限自動報警功能。
4. 校準驗證：采用容積法現場校準，測量誤差控制在3%以內，完全滿足市政污水計量精度要求。
四、項目應用成效
1. 核心業務價值
計量精度顯著提升：解決傳統接觸式流量計易腐蝕、結垢、漂移問題，非滿管場景測量準確率達99%以上，為污水處理廠核算、企業排污收費提供可靠依據。
運維成本大幅降低：非接觸式設計無易損部件，年均維護量較原有設備減少80%，無需頻繁清掏傳感器。
管網堵塞預警更高效：實時監測流速變化，堵塞初期即可發現異常，預警響應時間從24小時縮短至15分鐘;2026年該片區管網堵塞溢流事件同比下降72%。
環保監管有力支撐：數據自動留存、可追溯，滿足環保部門污水排放監管要求，為雨季合流制溢流污染防控提供精準決策數據。
2. 擴展應用價值
該方案已在武漢市幾十個污水監測點位復制推廣，覆蓋主管網、支管網及重點企業排污口，構建全市統一污水流量監測網絡，助力市政部門實現管網運行動態調度與智慧化管理。
五、總結
大禹超聲波多普勒流量計憑借非接觸測量、適配非滿管場景、安裝便捷、防腐耐用、運維簡單等優勢，完美適配市政污水管道復雜運行環境。
本次武漢項目的成功落地，為國內同類型城市污水管網監測體系建設提供了可復制、可推廣的成熟方案，顯著提升市政污水管理精細化、智能化水平，助力城市水環境治理提質增效。
